振動篩分機彈簧也叫減振彈簧是常用的彈性元件，廣泛應用于各種振動設備，具有穩定性好、噪音低、隔振效果好、使用壽命長等優點。

振動篩彈簧規格

我公司生產的減振彈簧有鋼絲壓縮彈簧，橡膠彈簧，復合彈簧三種。下面大漢機械介紹的是篩分機鋼絲壓縮彈簧的特點。

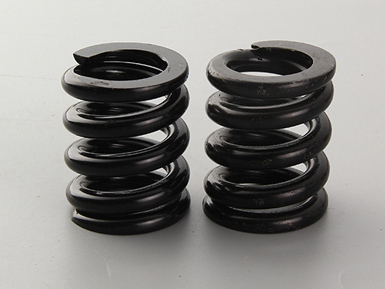

1、鋼絲壓縮彈簧（壓簧）是承受向壓力的螺旋彈簧，它所用的材料截面多為圓形，也 有用矩形和多股鋼縈卷制的， 彈簧一般為等節距的，壓縮彈簧的形狀有：圓柱形、圓錐形、中凸形和中凹形以及少量的非圓形等，壓縮彈簧的 圈與圈之間有一定的間隙，當受到外載荷時彈簧收縮變形，儲存變形能。壓縮彈簧，是篩分機彈簧的一種，又稱鋼簧，廣泛用于篩分機、電力機車、汽車等設備中，做為隔振器，具有穩定性好、噪音低，隔振效果好、使用壽命長等顯著優點。

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷(Pa)
Ф50×50×Ф25	50	25	50	0.5	50	50
Ф60×60×Ф20	60	20	60	0.6	60	100
Ф80×60×Ф20	80	20	60	0.6	60	60
Ф80×80×Ф25	80	25	80	0.8	100	100
Ф80×110×Ф40	80	40	110	1.1	120	120
Ф100×90×Ф17	100	17	90	0.9	130	130
Ф100×100×實心	100	實心	100	1	140	140
Ф100×100×Ф25	100	25	100	1	140	140
Ф100×100×Ф30	100	30	100	1	140	140
Ф100×130×Ф30	100	30	130	1.3	150	180
Ф120×120×Ф30	120	30	120	1.2	220	260
Ф120×140×Ф30	120	30	140	1.4	230	270
Ф125×150×Ф50	125	50	150	1.5	300	420
Ф140×140×Ф30	140	30	140	1.4	300	420
Ф140×160×Ф30	140	30	160	1.4	350	490
Ф140×160×Ф40	140	40	160	1.4	350	490
Ф140×200×Ф30	140	40	160	2.0	350	490
Ф160×160×Ф30	160	30	160	1.6	350	560
Ф160×160×Ф40	160	40	160	1.6	350	560
Ф160×160×Ф50	160	50	160	1.6	350	560
Ф160×160×Ф60	160	60	160	1.6	350	560

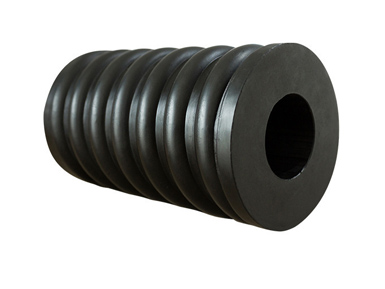

2、橡膠彈簧是一種高彈性體,制作材料有普通橡膠。橡膠彈簧彈性模量小，受載后有較大的彈性變形，借以吸收沖擊和振動。它能同時受多向載荷，但耐高溫性和耐油性比鋼彈簧差。如有特殊要求可用耐油橡膠制成。該產品減振效果好,共振領域小,使用壽命長,成本低,還有良好的耐寒性,優良的氣密性,防水性,電絕緣性,是減振的選擇。

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷 (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800
Ф250×250×Ф50	250	50	250	2.5	580	2000
Ф300×245×Ф80	300	80	245	1	480	2800

3、復合彈簧是由金屬螺旋彈簧及其外邊包裹的優質硫化橡膠共同構成。集金屬彈簧和橡膠彈簧的優點于一體，克服了金屬彈簧剛性大、工作噪音高及橡膠彈簧承重量小、形狀及機械性能穩定性差等缺點。具有更高的載荷量和大變形量、減震降噪效果更好、工作平穩、共振區間短等優點。廣泛應用于鐵路車輛和公路車輛、振動篩、振動磨、振動給料機以及其他振動機械的支撐隔振設備上。復合彈簧價格在50元之300元不等，具體價格要根據彈簧的型號而定。

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷(Pa)
Ф150×138×Ф55	150	55	138	2	150—350	300—700
Ф150×150×Ф62	150	62	150	2	150—350	300—700
Ф150×190×Ф62	150	62	190	3	180—600	500—1800
Ф150×200×Ф100	150	100	200	3	180—600	500—1800
Ф150×210×Ф50	150	50	210	3	180—600	500—1800
Ф150×310×Ф50	150	50	310	3	180—600	500—1800
Ф150×310×Ф100	150	100	310	3	180—600	500—1800
Ф180×110×Ф90	180	90	110	3	180—600	500—1800
Ф180×120×Ф90	180	90	120	3	180—600	500—1800
Ф180×130×Ф100	180	100	130	3	180—600	500—1800
Ф180×140×Ф90	180	90	140	3	240—660	700—2000
Ф180×150×Ф100	180	100	150	3	240—660	700—2000
Ф180×160×Ф90	180	90	160	3	240—660	700—2000
Ф180×170×Ф90	180	90	170	3	240—660	700—2000
Ф180×180×Ф90	180	90	180	2—3	250—1000	750—3000

振動篩彈簧選型及注意事項

(1)設計時應根據篩分物料、環境和條件,以及物料自身的比重，靜電等選用合適的橡膠材質;

(2) 注意橡膠與金屬的粘接程度，避免粘接面處應力集中;

(3) 技術上對于剪切變形隔振器，為了提高壽命，通常在垂直剪切方向給予適當預壓縮，壓縮方向剛度變硬，剪切方向剛度變軟;

(4) 定期維護和更換減震彈簧,隔振器應避免長期在受拉狀態下工作;

(5)有阻力就必定要消耗能量，這部分損失的能量轉換成熱能，而橡膠是熱的不良導體，為防止溫升過高影響橡膠隔振器性能，橡膠隔振器不宜做得過大，從結構上應采取易于散熱的措施，或選用生熱較少的天然橡膠材料。正因為橡膠隔振器能將部分能量轉換成熱能，降低了振動能量，達到減振目的，所以，常將橡膠隔振器稱作減振器。

關鍵詞:振動篩分機彈簧,振動篩彈簧
